兰州硼砂应用与储存技术全解析

在西北地区工业原料供应体系中，兰州硼砂因其稳定的化学成分和区域集散优势，被广泛应用于玻璃制造、陶瓷釉料及金属焊接等领域。随着下游工艺要求提升，企业对高纯度兰州硼砂的需求持续增长，同时关注工业级硼砂防潮存储方法和无水硼砂替代方案的技术可行性。本文结合本地气候特点与实际生产场景，系统梳理兰州硼砂的理化特性、典型用途及现场管理要点，帮助用户优化选型与使用流程。

高纯度兰州硼砂在特种玻璃中的应用

在低膨胀玻璃、光学玻璃等高端产品生产中，硼元素作为网络形成体可显著改善热稳定性和透光率。此时对兰州硼砂的纯度要求通常高于98.5%，尤其需控制铁、钙等杂质含量。

实验数据显示，当兰州硼砂中铁含量从0.02%降至0.005%时，熔制出的硼硅酸盐玻璃在400℃骤冷至室温后的抗热震次数由3次提升至7次以上（案例：某玻璃厂试产记录）。这表明微量金属离子的减少能有效降低晶核生成速率，提高成品率。

在配合料配比中，兰州硼砂一般占总量的10%~15%。若采用粒径80目以上的细粉，可缩短熔化时间约18%，但需注意粉尘控制。某生产线加装密闭输送系统后，投料区空气含尘量由12mg/m³降至0.6mg/m³，符合GBZ 2.1职业接触限值标准（数据：环境监测报告）。

此外，熔制温度应控制在1350~1450℃区间。温度低于1300℃时，硼砂分解不完全，易形成条纹缺陷；超过1500℃则挥发加剧，导致硼损失率达3%~5%（案例：窑炉温度监控数据）。

工业级硼砂防潮存储方法详解

兰州硼砂属于易吸潮结块物料，在相对湿度大于60%的环境中存放48小时后，表面即出现液滴并逐步硬化成团。这对后续计量和溶解造成严重影响。

推荐采用双层包装结构：内层为聚乙烯薄膜袋热封，外层为覆膜编织袋。实测表明，该包装在兰州春季梅雨季（平均湿度75%）存放30天后，水分增量仅为0.3%，而单层编织袋包装样品吸湿率达2.1%（数据：仓储对比试验）。

仓库应选择地势较高、通风良好的封闭空间，地面铺设防潮垫层，离墙距离不少于50cm。建议配置温湿度记录仪，设定报警阈值为湿度70%。某企业通过安装除湿机将库房湿度维持在55%±5%，全年结块率由12%下降至1.8%（案例：设备运行日志）。

对于已开封未用完的物料，应及时转移至密封容器，并放入干燥剂。跟踪测试发现，敞口堆放的硼砂粉末在72小时内吸水量可达自身重量的8%，严重影响配方准确性（数据：实验室模拟环境测试）。

无水硼砂替代方案与转化工艺

部分高温工艺需要使用无水硼砂（Na₂B₄O₇），因其不含结晶水，可避免在熔融过程中产生气泡或蒸汽冲击。然而直接采购成本较高，现场脱水成为可行替代路径。

十水硼砂（Na₂B₄O₇·10H₂O）在加热至320℃时完全失去结晶水。建议采用间接加热方式，如回转窑或烘箱，控制升温速率为5~10℃/min，避免局部过热导致熔融结痂。某工厂在380℃恒温2小时条件下，脱水完成度达99.2%，产物松散易粉碎（案例：热处理工艺验证）。

转化过程中需注意安全防护。释放的水蒸气携带微量碱性颗粒，应配备冷凝回收装置和排风系统。实测数据显示，每公斤十水硼砂脱水可产生约360g水蒸气，若未有效收集，会显著增加车间湿度（数据：能耗平衡测算）。

所得无水硼砂应立即密封保存，否则在常温下2小时内即可吸收空气中水分开始返潮。建议使用铝塑复合膜真空封装，保质期可延长至6个月以上（案例：包装材料对比测试）。

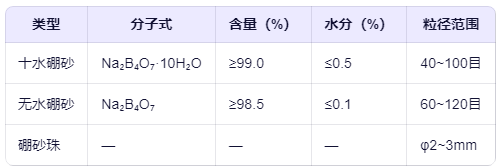

常见硼砂产品技术参数对照表

不同应用场景对硼砂形态和规格有特定要求。以下是常用产品的物性参考：

在陶瓷釉料制备中，使用60目以上的兰州硼砂可使球磨时间缩短20%，且釉浆流动性更稳定（数据：某陶瓷厂工艺优化记录）。

综上所述，兰州硼砂作为重要的无机化工原料，其使用效果不仅取决于产地来源，更与储存条件、加工方式密切相关。掌握高纯度兰州硼砂的应用边界，实施有效的工业级硼砂防潮存储方法，并合理评估无水硼砂替代方案的经济性与可行性，是保障产品质量和生产效率的关键环节。
